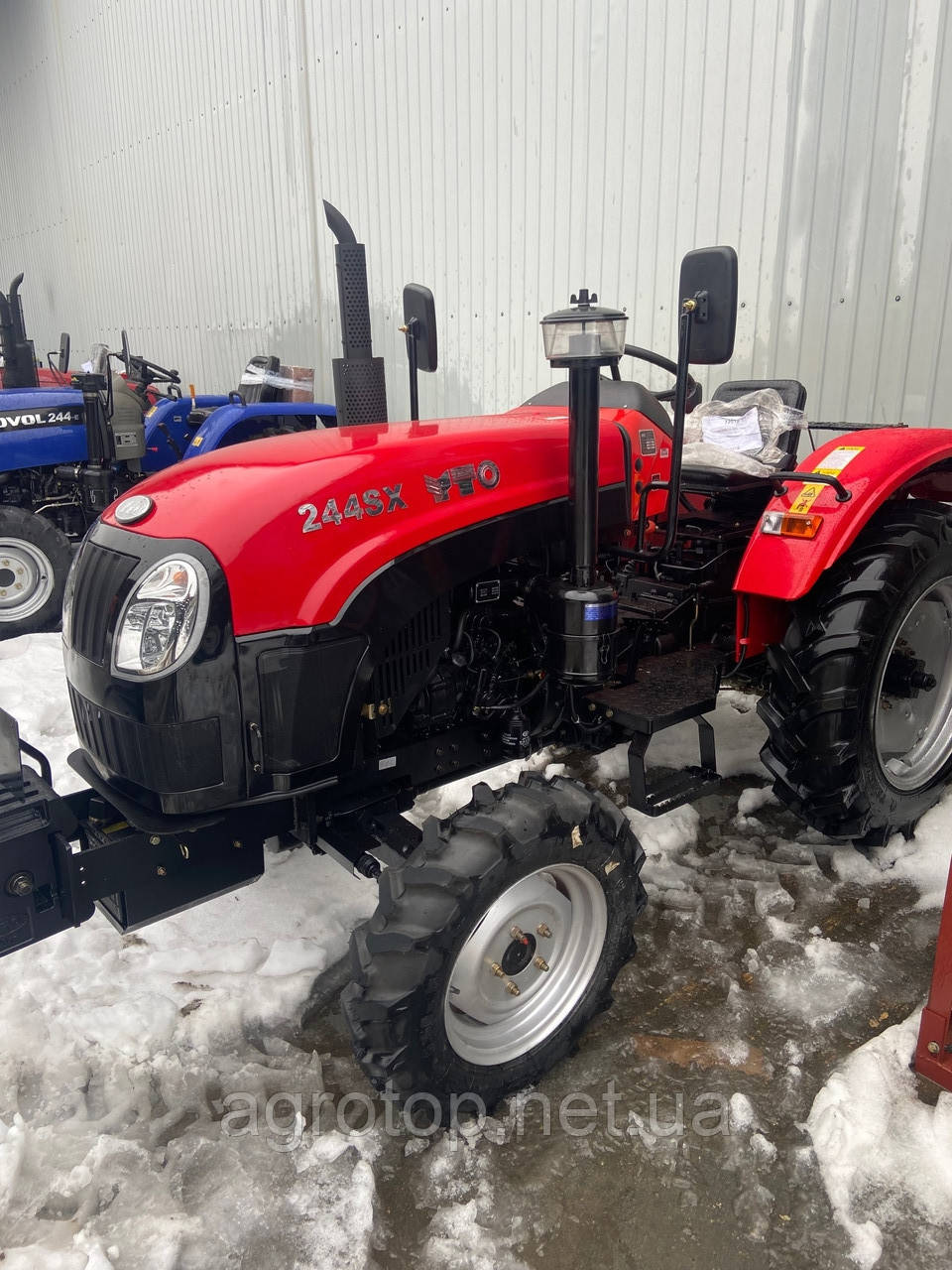

Мінітрактор YTO SK244



Мінітрактор YTO SK244 24 лс, повний привод, гідропідсилювач керма.

(КПП 4+1)х2, колеса 6.5-16/11/2-24)



Безплатна доставка до двору, без передоплат!



Марка трактора 244SX

Готова інструкція.

Загальні дані

Тип трактора Універсальний

Компонування класичне, безрамне, керовані передні колеса

Орієнтовне навантаження, га

Кількість місць 1

Межі температури, під час яких може експлуатуватися трактор, oС

Двигун

Модель двигуна YD385T

Тип дизельний

Кількість циліндрів 3

Розташування циліндрів вертикально

Хід поршня, мм 90

Діаметр циліндра, мм 85

Робочий об'єм двигуна, см3 1532

Порядок роботи циліндрів 1-3-2

Номінальна потужність, кВт/л.с. 17,7 / 24

Номінальна частота обертання колінчастого вала, об/хв. 2300

Максимальна частота обертання колінчастого вала, об/хв. 2500

Номінальна витрата палива, min, г/кВт·год ≤245

Тиск впорскування палива, МПа (кгс/см2) 24 (245)

Паливний фільтр грубого очищення із сіткою, з можливістю зливи

Паливний фільтр тонкого очищення CX0706

Система охолодження рідинна примусова

Розширювальний бачок системи охолодження +

Очисник повітря: кількість щаблів, тип фільтрувальних елементів прозорий циклон, олійна ванна, сітка метал, 4 ст.

Підігрівання повітря у впускному колекторі електрофакельна свічка

Турбонаддув –

Тип системи змащення комбінована: насосом і розбризкуванням

Оливний фільтр JX0708

Система запуску двигуна електростартер, блокування педаллю зчеплення

Декомпресор —

Моторесурс двигуна, рік

Трансмісія

Тип пасової передачі (якщо є) —

Число приводних ременів (якщо є) —

Маркування приводних ременів (якщо є) —

Кількість струмків на шківах: ведучий/заведень (якщо є) —

Натяжний ролик ремінного передавання, тип, регулювання (якщо є) —

Муфта зчеплення 1-дискова, постійно замкнута, суха

Формула перемикання передач (4+1)х2

Основна коробка передач (кількість передач уперед, нейтраль, кількість передач назад) 4, нейтраль

1-яка знижувальна коробка передач (кількість передач, є нейтраль) 4, нейтраль

2-ша понижувальна коробка передач (кількість передач або нейтраль) —

Окрема реверсивна коробка — "реверс" (Чи є нейтраль) —

Головне передавання заднього провідного моста (ЗВМ) (тип, вироблення) пряма шестерна

Диференціал ЗВМ (тип, вироблення) конічна пара

Механізм блокування диференціалу ЗВМ (тип, виконання) педаль, без фіксації, механічна

Передній провідний міст (якщо є) — ПВР (не вимикається/вимкнеться, тип увімкнення) вимикається, портальний

Привод ПВР (тип, вироблення) вал повністю закритого типу

Центральне передавання ПВР (тип)

Диференціал ПВР (тип, блокування) конічна пара, без блокування

Бортові редуктори ПВР (тип) конічні

Номінальне тягове зусилля, кН 5,4

Ходова частина

Колісна формула 4х4

Тип рами напіврама

Передня підвіска жорстка, ПВР гойдається на 2 опорах, з болтом регулювання осьового проміжку.

Задня підвіска жорстка

Тип кермового механізму ГОРА

Механічне кермове керування: рейкове/пара черв'як-сектор

Гідронасос ГОРУ (ДП) (окремий/з'єднання з навісною гідросистемою) окремий

Оливний бак ГОРУ (ДП) (окремий/об'єднаний з гідросистемою/об'єднання з картером заднього моста) окремий

Гідроциліндр переднього моста (односторонній з поперечною кермовою тягою/двобічний симетричний)

Оливний фільтр кермової гідросистеми сітка в баку

Регулювання кута нахилу кермової колонки.

Ручка для швидкого рулення —

Передні гальма

Задні гальма, тип барабанні

Роздільні педалі на праве та ліве колеса.

Можливість блокування педалей для одночасної дії +

Стоянкове гальмо, тип блокування основних гальм за допомогою механічного важеля

Керування гальмами причепного обладнання

Крила передніх коліс

Крила задніх коліс металеві, з пластиковим бризковиком.

Розмір шин, передні 6.50-16

Розмір шин, задні 11.2-24

Радіус гойдання заднього колеса R*, м 0,52

Номінальний тиск у шинах під час буксирування причепа дорогами загального користування, МПа (кг/см2), передні/задні

Рекомендований тиск у шинах під час паху та інших робіт на ґрунті, МПа (кг/см2), передні/задні

Швидкість руху (теоретична) вперед/зворотно 3,1-42,7/3,0-41,6

Передні додаткові вантажі 4х20

Задні додаткові вантажі —

Робочі органи

Гідравлічна система (якщо є) — тип, роздільний/об'ємний роздільний

Гідронасос — тип, привод CBJ30-G16AL, шестереньковий

Розміщення робочої рідини (олії) окрема ванна в корпусі гідропідіймального механізму

Гідророзподільник — тип, розміщення, режими, клапани з позиційним регулюванням, золотистий, 3-режимний

Виходи гідравлічної системи — тип, кількість, розміщення 1+1 (слив)

Виходи гідравлічної системи — стикувальні розміри, мм швидкорозривні муфти, Ø24

Задня навісна система (якщо є) — тип навісного з'єднання універсальна 3-точкова з гідропідіймачем

Задня навісна система — приєднувальні розміри (освердління шарніра x ширина), мм — верхня/нижні точки 19х44/22х35

Регулювання довжини верхньої тяги, розтяжок нижніх тяг і бічних розкосів нижні тяги плавно + східчасто, інші — плавно

Гідропідіймач задній — тип, розміщення вбудований гідроциліндр

Виходи гідравлічної системи — тип, кількість, розміщення 1+1 (слив)

Виходи гідравлічної системи — стикувальні розміри, мм швидкорозривні муфти, Ø24

Задня навісна система (якщо є) — тип навісного з'єднання універсальна 3-точкова з гідропідіймачем

Задня навісна система — приєднувальні розміри (освердління шарніра x ширина), мм — верхня/нижні точки 19х44/22х35

Регулювання довжини верхньої тяги, розтяжок нижніх тяг і бічних розкосів нижні тяги плавно + східчасто, інші — плавно

Гідропідіймач задній — тип, розміщення вбудований гідроциліндр

Режими регулювання глибини оброблення ґрунту

Максимальна маса навісного агрегата (на відстані 0,61 м від точки підвісу), кг 414

Повна висота підіймання (по нижній точці), мм 900

Передня навісна система (якщо є) — тип навісного з'єднання —

Гідропідіймач передній — тип, розміщення —

Максимальна маса переднього навісного агрегату, кг —

Тяговий (буксирувальний) пристрій (якщо є) — тип швидкознімного сережка з фіксацією

Причіпний вузол тип, форма вертикальна неповоротна цапфа зі швертнем

Вал відбору потужності (ВВП) (якщо є) — тип, розміщення задній поздовжній

Крутний момент ВВП, кН 540

Потискальні розміри ВВП, мм 6 шліців, Ø35

Напрямок обертання ВВП за годинниковою стрілкою під час погляду з торця вала

Швидкість обертання ВВП, об/хв 540/1000

Компресор (якщо є) — тип, потужність, привод, вимкнення —

Розміри ДПС (з акту: A, B, C, D)

Електрообладнання

Електрична система — тип, напуга постійна напуга 12 вольтів, однопровідний, "мінус" на масі

Генератор — тип, страх (В), потужність (Вт) змінного струму, 14 В, 500 Вт

Реле-регулятор — страхи (В) 14

Електростартер — потужність (кВт) 3,5

Акумуляторна батарея — тип, ємність (А·год) кислотна, 80 А·год

Вимикач маси — тип, розміщення на акумуляторі як ключ, знімний

Електричні запобіжники — тип, розміщення, номінал під капотом, одноразові плавні вставки автомобільного типу (30 А = 2 шт., 25 А = 3 шт., 15 A = 1 шт., 10 А = 1 шт., 5 А = 1 шт.)

Звуковий сигнал — тип, потужність (Вт), гучність (дБ) 105 дБ, 12 В, 3 А

Аварійна сигналізація +

Передні фари — тип, кількість ламп, потужність ламп (Вт) з регулюванням, лампи розжарювання, E4 60/55 Вт, 2 шт.

Задні фари (якщо є) — тип, кількість ламп, потужність ламп (Вт), лампа розжарювання, E3 55 Вт, 1 шт.

Передні прилади світлової сигналізації — тип, кількість ламп, потужність ламп (Вт) лампи розжарювання, повороти — 21 Вт, 2 шт., габарити — 5 Вт, 2 шт.

Задні прилади світлової сигналізації — тип, кількість ламп, потужність ламп (Вт) лампи розжарювання, повороти — 21 Вт, 2 шт., стоп/габарит — 21/5 Вт, 2 шт.

Повторювачі поворотів (якщо є) — тип, кількість ламп, потужність ламп (Вт) +

Інші світлові прилади (якщо є) — призначення, тип, кількість ламп, потужність ламп (Вт) —

Повторювачі габаритів (якщо є) — тип, кількість ламп, потужність ламп (Вт) +

Кліматичне обладнання (якщо є) — призначення, тип, потужність (Вт) —

Електророзетка для причепа — тип, кількість, потужність (Вт) 1

Інше електрообладнання (якщо є) — призначення, тип, кількість, потужність (Вт) —

Приладна панель

Тип приладової панелі комбінована, електронна, зі світловими індикаторами

Вольтметр/амперметр —

Лічильник мотогодин цифровий

Покажчик температури охолоджувальної рідини стрілковий

Покажчик рівня палива стрілковий

Покажчик тиску мастила —

Тахометр стрілковий + цифровий

Аварійна лампа тиску оливи —

Лампа контролю наявності води в паливному фільтрі.

Лампа контролю засореності повітряного фільтра

Ємності трактора

Паливний бак, л 30,0

Система охолодження, л 8,0

Бачок омивача скла, л —

Об'єм картера двигуна,

Об'єм розширального бачка, л

Система змащення двигуна (картер), л 5,1

Картер трансмісії, л 12,0

Картер переднього моста, л 3,2

Бак (корпус) підіймача гідронавісної системи, л 6,5

Оливний бак ГОРА, л 1,2

Заправні матеріали марка (топліво, мастило тощо)

Паливо дизельне літнє або зимове

Мастило для двигуна Моторне мастило: ДТП TURBO SYNT DIESEL SAE 10W-40 API CF-4/SG

Мастило для трансмісії (КПП, ЗВМ) Трансмісійне мастило ДТП ТРАД-17

и SAE 85W-90 API GL-5

Мастило для переднього провідного моста (ПВР) Трансмісійне мастило ДТП ТРАД-17

и SAE 85W-90 API GL-5

Мастило для гідронавісної системи (ДПС) І-20А, МГ-46В, МГЕ-46В влітку

М-15В(С) взимку

Мастило для гідрооб'ємного кермового керування (ГОРУ) І-20А, МГ-46В, МГЕ-46В літом

М-15В(С) взимку

Охолоджувальна рідина Антифриз ОЖ-40, ОЖ-65;

або вода з трикомпонентною присадкою

Габаритно-експлуатаційні параметри та маса

Максимальна Довжина, мм (L) 3520

Ширина по колесах у завод, мм (Sk) 1500

Конструкційна Ширина, мм (Se) 1370

Висота за глушниками, мм (Hg) 1950

Висота повітряним фільтром, мм (Hv) 1650

Висота до керма, мм (Hr) 1560

Висота спинки сидіння, мм (Hs) 1400

Висота за верхньою точкою кабіни, мм (Hc) —

Колісна база, мм (B) 1640

Колія передніх коліс, мм (Kp) 1250, 1400

Коліщатко задніх коліс, мм (Kz) 1140-1440

Кліренс агротехнічний, мм (Ta) 375

Кліренс дорожній мінімальний, мм (TK) 330

Кліренс за буксирувальним вузлом, мм (Tp) 420

Максимальна висота підіймання нижніх важелів навіски, мм (Hm) 900

Радіус повороту позі

Радіус повороту по зовнішньому передньому колесу без гальм, м 3,3

Радіус повороту по зовнішньому передньому колесу з гальмами, м 3,0

Максимальний кут в'їзду, град

Граничний кут поперечної статичної стійкості (у разі експлуатаційної маси, у транспортному настроюванні та комплектації), град

Максимально допустимий кут поперечного схилу під час руху трактора в складі МТ, град.

Глибина брода, яку можна подолати, м 0,60

Габарити паковання (ДхШхВ), мм

Маса брутто, кг

Маса паковання, кг

Маса нето, кг

Маса експлуатаційна, кг

Маса суха конструкційна, кг 1300

Ергономіка

Сидіння, тип, регулювання на пружині, регульована за масою водія

Ремінь безпеки +

Гумовий килимок під ноги —

Дашок від сонця —

Розширений комплект ЗІП

Ящик для інструменту +

Дзеркала заднього огляду +

Підніжки 2

Кріплення для номерних знаків 1, спереду

Амортизатор капота

Кабіна

Склоочисник передній

Склоочисник задній —

Омивач скла передній —

Омивач скла задній —

опалення —

Вентилятор кабінний.

Магнітола

Люк у стелі —

Бічні кватички —

Фіксатори провітрювання, кількість —

Додаткові фари —

Повторювачі габаритних вогнів і поворотів

Жалюзі (шторка від сонця) —
